GQ41F硅溶胶美标法兰高平台球阀启闭件(球体)由阀杆驱动,绕球阀轴旋转。也可用于流体的调节和控制,其中硬密封V型球阀的V型球芯与堆焊硬质合金的金属阀座剪切力强,特别适用于含纤维、微固体颗粒等介质。多通球阀不仅可以灵活控制介质的合流、分流和流向切换,还可以关闭任何通道连接另外两个通道。这种阀门通常应该水平安装在管道中。球阀按驱动方式分为气动球阀、电动球阀和手动球阀。
GQ41F硅溶胶美标法兰高平台球阀性能规范
1、设计制造:API 6D
2、结构长度:ANSl B16.10
3、连接法兰:ANSI B16.5
4、试验与检验:API 598
GQ41F硅溶胶美标法兰高平台球阀技术要求
壳体试验 | 3.0 | MPa |
密封试验 | 2.2 | |
气密封试验 | 0.6 | |
适用温度 | -29~150℃ | |
适用介质 | W.O.G. |

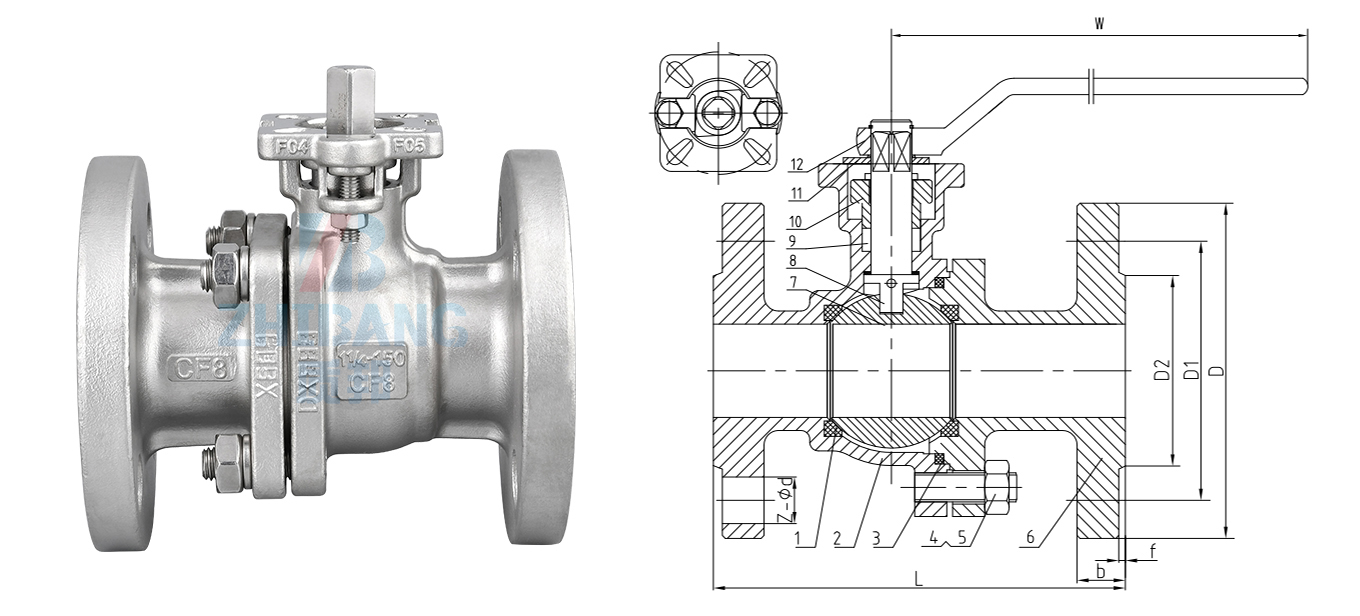

GQ41F硅溶胶美标法兰高平台球阀零件材料
序号 | 名称 | 材料 |
1 | 阀座 | PTFE |
2 | 阀体 | A351 CF3M |
3 | 垫片 | PTFE |
4 | 六角螺母 | A1948 |
5 | 螺栓 | A193 B8 |
6 | 阀盖 | A351 CF3M |
7 | 球体 | 316L |
8 | 阀杆 | 316 |
9 | 填料 | PTFE |
10 | 填料压盖 | A351 CF8 |
11 | 定 片 | 304 |
12 |
手柄 |
304 |
主要外形和连接尺寸
DN | in | L | D | D1 | D2 | 7-φd | b | f |
25 | 1 | 127 | 110 | 79.4 | 50.8 | 4-16 | 12.7 | 200 |
订货流程
1、客户采购清单请发给 137 77777 436(丁经理),137 77777 840(张经理)。
2、收到客户采购清单,为客户提供阀门型号选型与报价(价格清单)。
3、具体商定:交货期、特殊要求等事宜。
订货须知
客户对产品有特殊要求,须在订货合同中提供以下说明:
1、结构长度。
2、连接形式。
3、公称直径、全通径、缩径、管道尺寸。
4、运用介质及温度、压力范围。
5、实验、检验标准及其他要求。
6、本场可根据客户特殊要求配置各类驱动装置。
7、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
8、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30%货款,供方即备料生产。其余货款待发货前汇入,以便及时安排发货。
