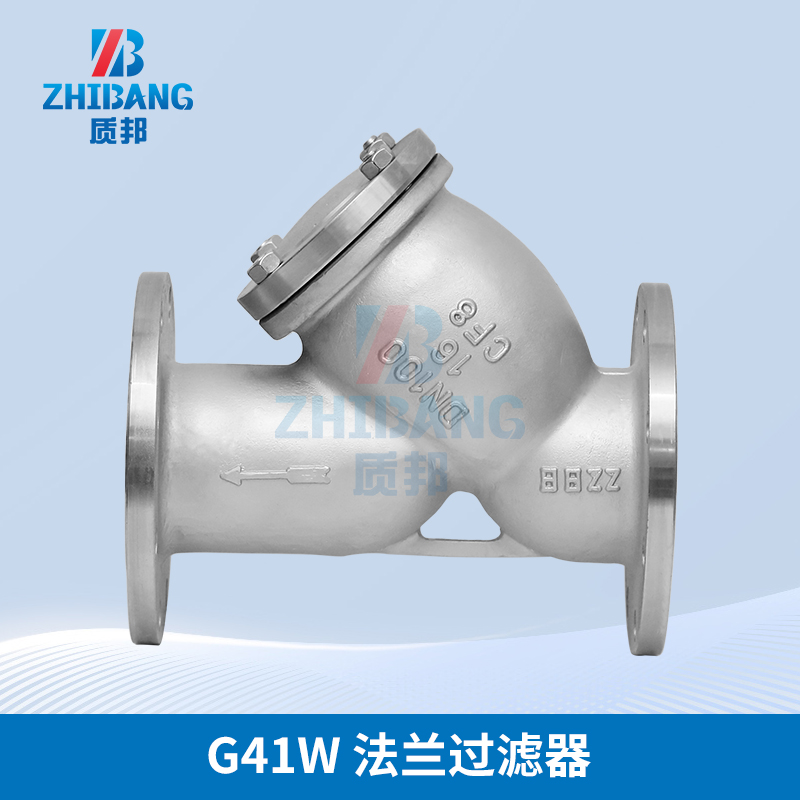

G41W 不锈钢法兰过滤器
- 产品概述
- 订购流程
Y型过滤器是输送介质的管道系统不可缺少的一种过滤装置通常安装在减压阀/泄压阀/定水位阀或其他设备的进口段用来清除介质中的杂质,以保护阀门及设备的正常使用.适用于:水、蒸汽、油品等介质，使用温度一般在-40-300℃。(注:具体使用温度以过滤器设计温度为准。) G41W 不锈钢法兰过滤器主要有:主体、过滤网、中部盖板、中部堵头、中部紧固件等组成。
G41W 不锈钢法兰过滤器主要技术参数
| 型号 | 连接形式 | 公称压力 | 耐压试验压力 | 工作压力 | 壳体材料 | 过滤器 | 网眼总面积 | |||||||
| SY4P-10 | 法兰 | 1.0 | 1.1 | 1.0 | 灰铸铁 | 不锈钢 | 3-4DN | |||||||
| SY4P-16 | 法兰 | 1.6 | 1.76 | 1.6 | 球黑铸铁 | |||||||||
| SY4P-25 | 法兰 | 2.5 | 2.75 | 2.5 | 碳钢 | |||||||||

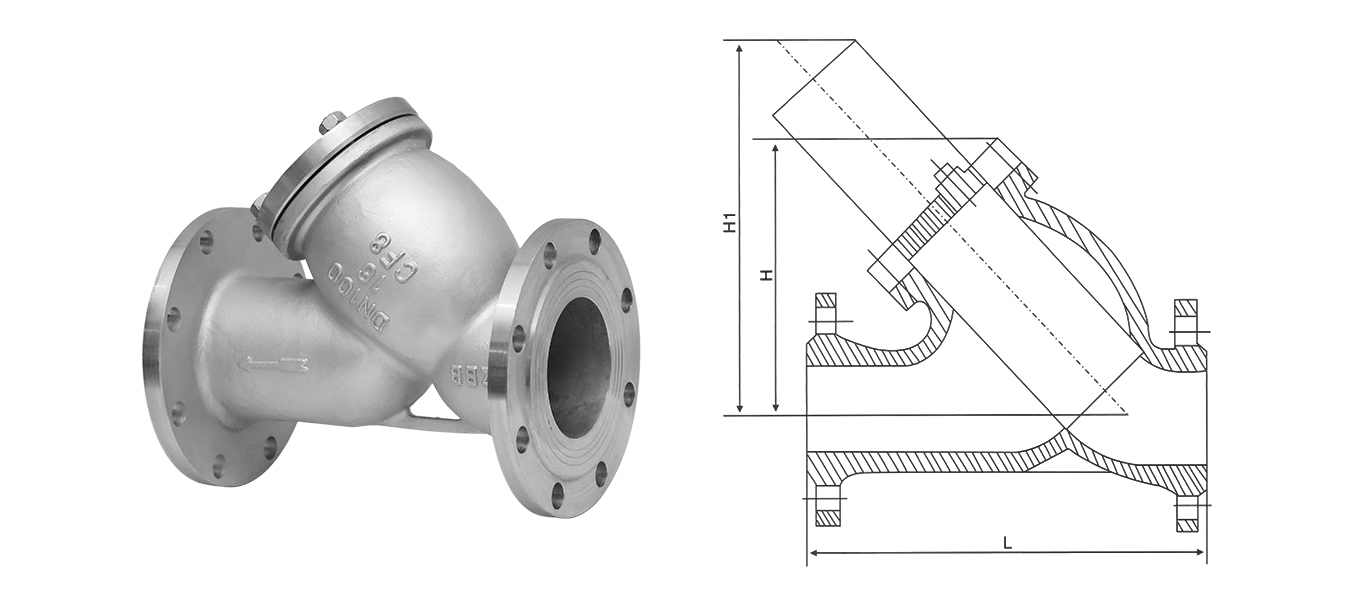

主要外形尺寸
| PN.1.6P/R/L(MPa) | ||||||||||||||
|
公称通径 DN(mm) |
主要外形尺寸和连接尺寸(mm) | |||||||||||||
| L | D | D1 | D2 | Z- φd | ||||||||||
| 15 | 130 | 95 | 65 | 45 | 4-14 | |||||||||
| 20 | 140 | 105 | 75 | 55 | 4-14 | |||||||||
| 25 | 160 | 115 | 85 | 65 | 4-14 | |||||||||
| 32 | 190 | 135 | 100 | 78 | 4-18 | |||||||||
| 40 | 220 | 145 | 110 | 85 | 4-18 | |||||||||
| 50 | 240 | 160 | 125 | 100 | 4-18 | |||||||||
| 65 | 255 | 180 | 145 | 120 | 4-18 | |||||||||
| 80 | 320 | 195 | 160 | 135 | 8-18 | |||||||||
| 100 | 380 | 215 | 180 | 155 | 8-18 | |||||||||
| 125 | 440 | 245 | 210 | 185 | 8-18 | |||||||||
| 150 | 480 | 280 | 240 | 210 | 8-23 | |||||||||
订货流程
1、客户采购清单请发给 137 77777 436（丁经理），137 77777 840（张经理）。
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
3、具体商定：交货期、特殊要求等事宜。
订货须知
客户对产品有特殊要求，须在订货合同中提供以下说明：
1、结构长度。
2、连接形式。
3、公称直径、全通径、缩径、管道尺寸。
4、运用介质及温度、压力范围。
5、实验、检验标准及其他要求。
6、本场可根据客户特殊要求配置各类驱动装置。
7、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
8、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。其余货款待发货前汇入，以便及时安排发货。
